中央空調控制系統

產品特點 :

配置:PLC(S7-1200)+觸摸屏(SMART1000IE)+變頻器+施耐德低壓電器+交換機+遠控模塊。重點功能:實現遠程對PLC和觸摸屏編程及程序修改,同時實現遠程組態王監控或手機APP監控。

立即咨詢
  • 產品詳情
中央空調控制系統:
配置:PLC(S7-1200)+觸摸屏(SMART1000IE)+變頻器+施耐德低壓電器+交換機+遠控模塊
重點功能:實現遠程對PLC和觸摸屏編程及程序修改,同時實現遠程組態王監控或手機APP監控。


                                                    圖一(動力柜)

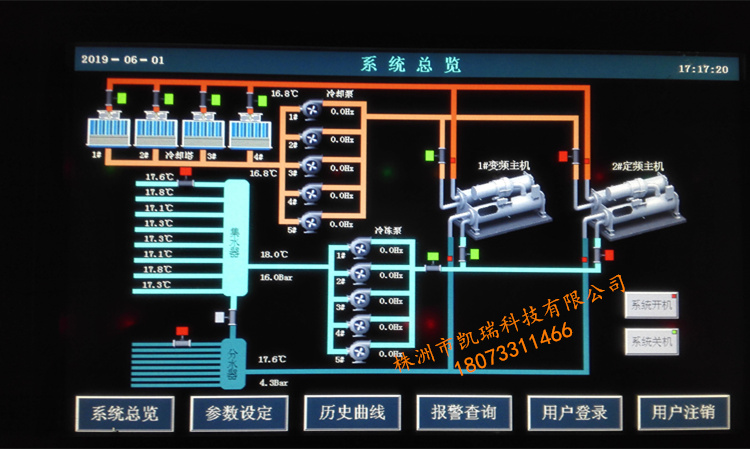

                                                  圖二(觸摸屏畫面)

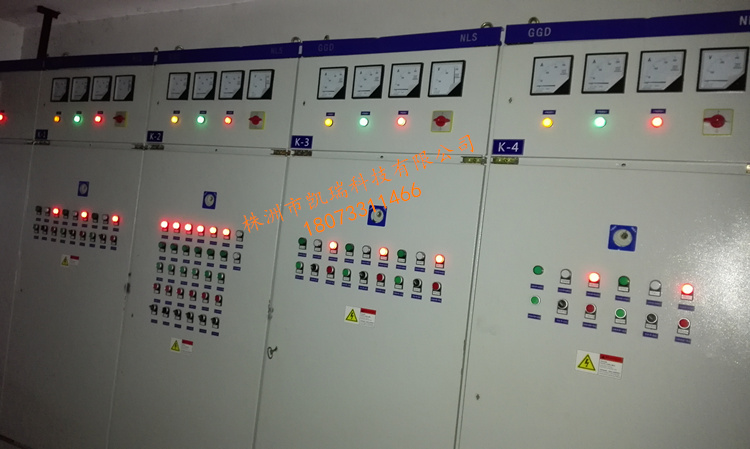

                        圖三(控制系統柜)

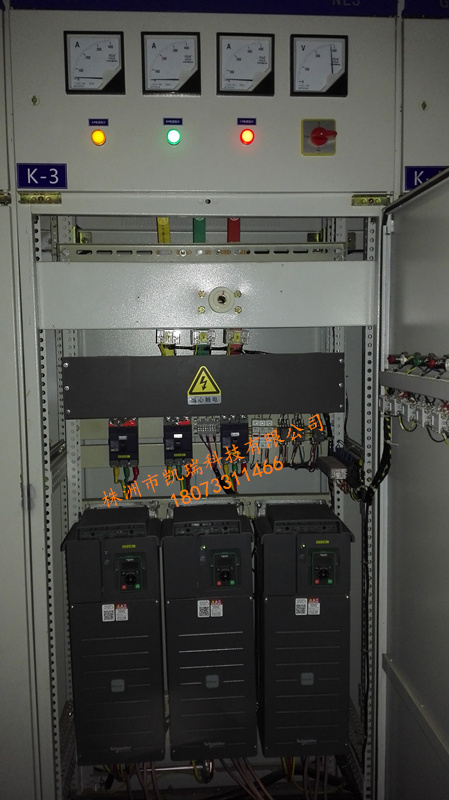

                          圖四(變頻柜)

    工作原理

典型中央空調機組主要由冷凍水循環系統、冷卻水循環系統及主機三部分組成:
1、冷凍水循環系統
該部分由冷凍泵、室內風機及冷凍水管道等組成。從主機蒸發器流出的低溫冷凍水由冷凍泵加壓送入冷凍水管道(出水),進入室內進行熱交換,帶走房間內的熱量,最后回到主機蒸發器(回水)。室內風機用于將空氣吹過冷凍水管道,降低空氣溫度,加速室內熱交換。
2、 冷卻水循環部分
該部分由冷卻泵、冷卻水管道、冷卻水塔等組成。冷凍水循環系統進行室內熱交換的同時,必將帶走室內大量的熱能。該熱能通過主機內的冷媒傳遞給冷卻水,使冷卻水溫度升高。冷卻泵將升溫后的冷卻水壓入冷卻水塔(出水),使之與大氣進行熱交換,降低溫度后再送回主機冷凝器(回水)。
3、 主機
主機部分由壓縮機、蒸發器、冷凝器及冷媒(制冷劑)等組成,其工作循環過程如下:
首先低壓氣態冷媒被壓縮機加壓進入冷凝器并逐漸冷凝成高壓液體。在冷凝過程中冷媒會釋放出大量熱能,這部分熱能被冷凝器中的冷卻水吸收并送到室外的冷卻塔上,最終釋放到大氣中去。隨后冷凝器中的高壓液態冷媒在流經蒸發器前的節流降壓裝置時,因為壓力的突變而氣化,形成氣液混合物進入蒸發器。冷媒在蒸發器中不斷氣化,同時會吸收冷凍水中的熱量使冷凍水達到較低溫度。最后,蒸發器中氣化后的冷媒又變成了低壓氣體,重新進入了壓縮機,如此循環往復。
